Что такое CLIP top

CLIP top — линейка скрытых мебельных петель австрийской компании Blum с быстросъёмной монтажной чашкой, обеспечивающая точную трёхосевую регулировку и демонтаж фасада без инструмента. В базовом исполнении встроенного доводчика нет — амортизация добавляется отдельно.

Что делает CLIP top особенной

CLIP top выросла из механизма CLIP, который Blum разработал, чтобы упростить монтаж и обслуживание мебели в производственных условиях. Ключевое новшество — быстросъёмный замок между чашкой и монтажной планкой: фасад снимается и устанавливается одним движением руки, без шурупов и отвёртки. Настроенные положения при этом сохраняются — фасад встаёт точно туда, где стоял.

Технология крепления чашки — INSERTA с самозатягивающимся механизмом: чашка вставляется в фрезерованное отверстие диаметром 35 мм и фиксируется без инструмента, без зазоров. Это ускоряет производственный монтаж и позволяет заменить повреждённую петлю, не разбирая шкаф полностью.

Трёхосевая регулировка

После установки фасад можно выровнять по трём осям, не высверливая новых отверстий:

• По глубине — бесступенчатым шнековым механизмом (фасад приближается или удаляется от корпуса);
• По высоте — через эксцентрик ответной планки;
• По боковому прижиму — смещение вправо-влево относительно проёма.

Диапазон регулировки у стандартных моделей: ±3 мм по высоте, ±2 мм по горизонтали, +3 / −2 мм по глубине. Этого хватает, чтобы компенсировать допуски при сборке корпуса и добиться ровных зазоров между фасадами без переработки.

Варианты по типу монтажа фасада

Выбор конкретной модели CLIP top зависит от того, как фасад расположен относительно торца корпуса. Различают три стандартных типа:

• Накладная — фасад полностью перекрывает торец боковой стенки. Самый распространённый тип для кухонных модулей, гардеробов, тумб. Плечо петли прямое, присадка монтажной планки — 37 мм от переднего края боковины.
• Полунакладная — фасад перекрывает торец лишь наполовину. Применяется там, где к одной боковой стенке примыкают два смежных фасада — например, двустворчатая дверь на одном разделителе. Плечо имеет изгиб, смещающий фасад внутрь.
• Врезная (вкладная) — фасад утоплен вровень с торцом или вглубь корпуса. Присадочное расстояние увеличивается: к стандартным 37 мм прибавляется толщина фасада и технологический зазор. Используется в специальных конструктивах с акцентом на эстетику закрытого фасада.

Углы открывания

Программа CLIP top охватывает несколько значений угла открывания под разные задачи:

• 107° — петля с уменьшенной глубиной чашки (11,5 мм) для фасадов от 15 мм толщиной;
• 110° — стандартный рабочий угол для навесных и напольных шкафов толщиной фасада до 24 мм;
• 120° — расширенное открывание для широких шкафов и пеналов;
• 155° / 170° — петли с нулевым вхождением для систем с выдвижными полками, верхних навесных модулей и специальных конструктивов.

Для угловых секций предусмотрены модели с трансформацией угла открывания от −50° до +50°. Присадочное отверстие под чашку единое для всех вариантов — диаметр 35 мм, что соответствует отраслевому стандарту.

Специальные исполнения

Помимо стандартных вариантов для деревянных дверей, в линейке CLIP top есть исполнения под конкретные материалы и конструктивы:

• CRISTALLO — для стеклянных и зеркальных дверей без сверления стекла;
• Петли для узких алюминиевых рамочных фасадов с профилем от 8 мм;
• Петли для толстых и профильных дверей до 32 мм;
• Петли под TIP-ON — без пружины, для систем открывания от нажатия, без ручки.

CLIP top и CLIP top BLUMOTION: в чём разница

Оба названия обозначают петли одной линейки, и их легко спутать. Разница — в наличии амортизатора при закрывании:

• CLIP top — базовая петля без встроенного доводчика. Фасад закрывается без плавного хода: пружина удерживает дверцу в двух фиксированных положениях — полностью открыта или полностью закрыта.
• CLIP top BLUMOTION — та же петля, но с доводчиком, интегрированным непосредственно в чашку. Амортизатор улавливает дверцу на последних сантиметрах и плавно притягивает её к корпусу без удара и звука.

Важный момент: к базовой CLIP top можно докупить BLUMOTION отдельно — внешний демпфер крепится к плечу петли или к боковине корпуса и добавляет амортизацию на уже установленные петли без их замены. Это делает CLIP top удобным решением для поэтапного апгрейда мебели.

Связанное понятие — TIP-ON: это противоположная система. Если доводчик отвечает за мягкое закрывание, то TIP-ON — за открывание от лёгкого нажатия. Петля CLIP top без пружины совместима с TIP-ON: фасад открывается нажатием и закрывается под действием BLUMOTION.

Где применяется в мебели

CLIP top ставят на все типы распашных фасадов корпусной мебели. Наиболее распространённые области применения:

• Кухонные гарнитуры — навесные модули, напольные тумбы, пеналы. Для верхних шкафов у потолка выбирают угол 155–170°, для напольных — стандартные 110°.

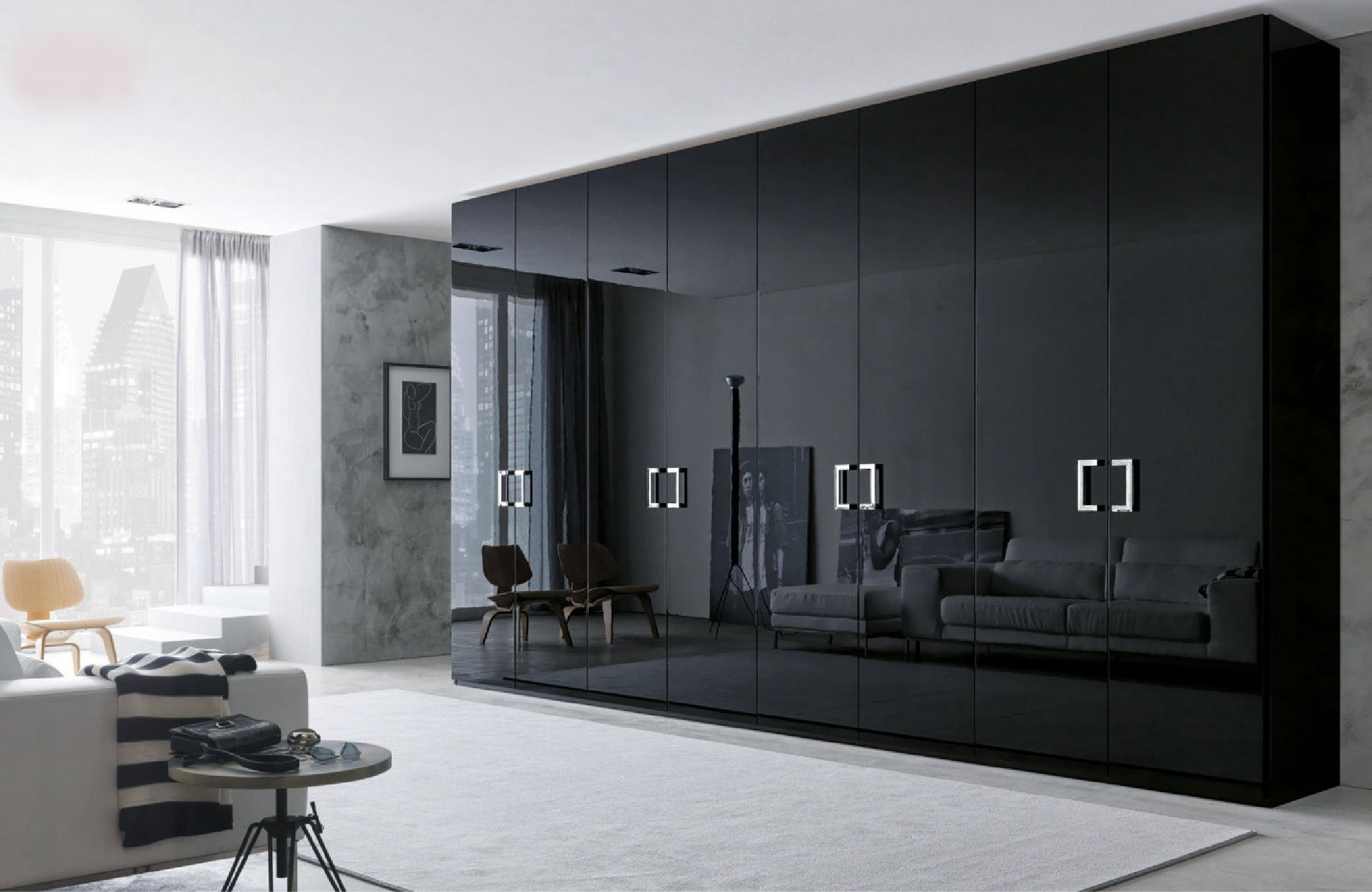

• Шкафы в прихожей — высокие распашные двери гардеробов, антресоли, тумбы для обуви.
• Спальни — распашные створки шкафов-купе, тумбочки, прикроватные тумбы.
• Гостиные — горки, стенки, витрины с CRISTALLO для стеклянных фасадов.
• Офисная мебель — шкафы для документов, ресепшн-стойки, тумбы.

Количество петель на фасад определяется его высотой и весом: для фасада до 900 мм — 2 петли, до 1600 мм — 3, свыше 2000 мм — добавляется по одной петле на каждые 400–500 мм.

Как CLIP top применяется в производстве на заказ

Присадочное отверстие под чашку 35 мм фрезеруется на ЧПУ-оборудовании по координатам чертежа. Это исключает ошибки ручной разметки и гарантирует, что все петли встанут точно — фасады выравниваются за счёт регулировки, а не за счёт сверления новых отверстий.

В кухонных гарнитурах и другой корпусной мебели, которую изготавливают в «Палитре Мебели», тип и модель петли подбираются под конкретное изделие на этапе проектирования: учитывается материал фасада (МДФ в эмали, шпон, ЛДСП), его толщина, расположение секции в пространстве и необходимость доводчика. Все параметры фурнитуры фиксируются в спецификации договора. Замер, на котором уточняются конструктивные решения, проводится после подписания договора и 30% предоплаты.
