Что такое четверть в мебели

Слово «четверть» описывает профиль детали, а не отдельный материал и не готовый способ крепления. Чтобы понять узел, нужно увидеть сечение: где снят материал, что опирается на уступ и как удерживается присоединяемая деталь.

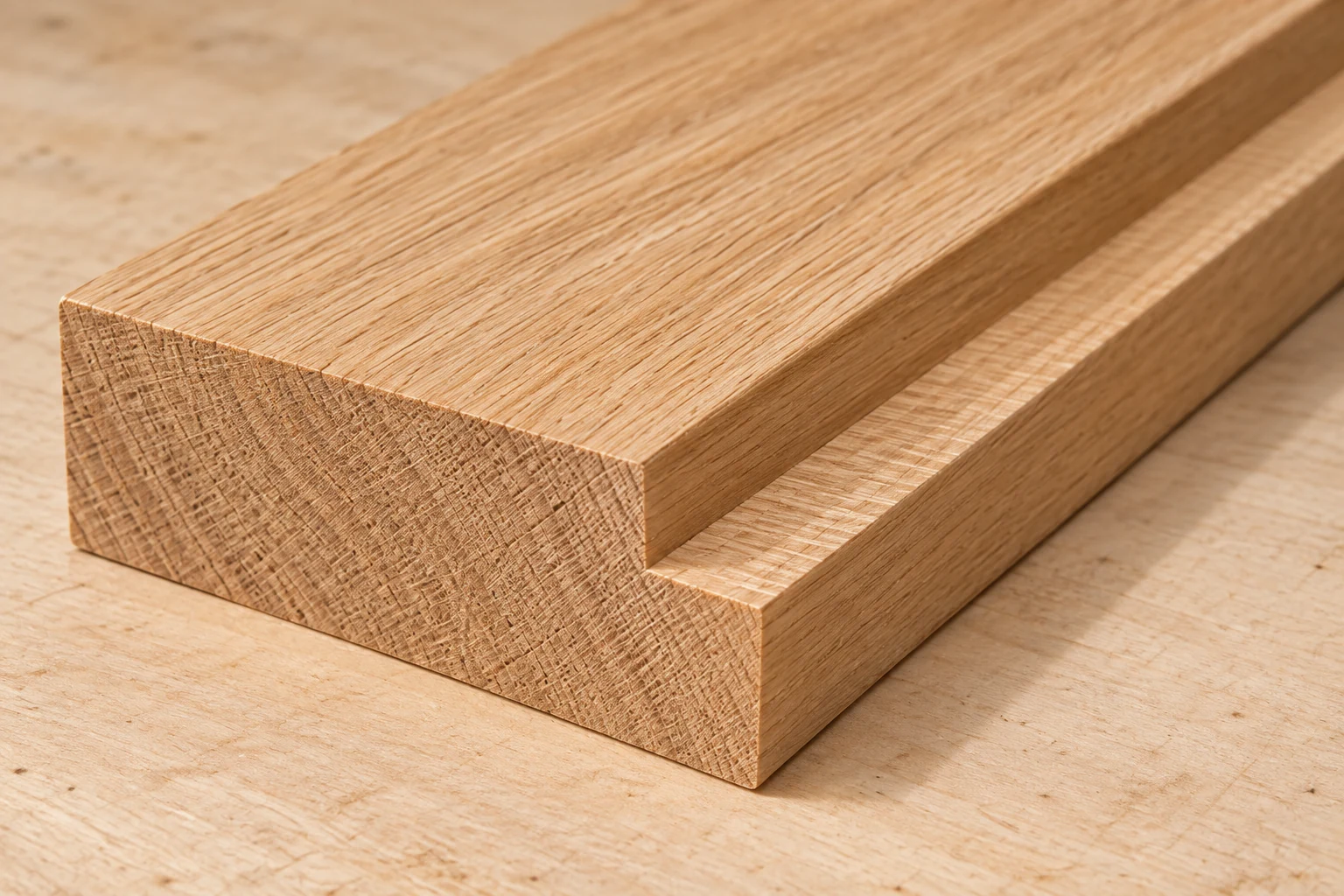

Как выглядит четверть на сечении

У прямоугольной панели выбирают часть материала возле края. Получаются две поверхности уступа: одна задаёт глубину посадки, другая ограничивает положение ответной детали. Выборка выходит на кромку, поэтому профиль открыт с одной стороны.

Её ширина и глубина — самостоятельные размеры. Четверть не обязана быть половиной толщины панели или занимать ровно четверть её сечения. В инструкции Festool по изготовлению фальца глубину задают отдельно; необходимую геометрию определяет задача узла.

Чем четверть отличается от паза

Паз расположен между двумя боковыми стенками материала. Четверть открыта на краю и образует уступ. Обе выборки могут тянуться вдоль детали, поэтому различать их только по длине или слову «сквозной» неверно.

На чертеже покажите поперечное сечение и путь установки ответной детали. Например, вставку в пазу удерживает геометрия его стенок, а у открытой четверти нужно отдельно определить, как вставка фиксируется на уступе. Это различие важно для сборки и обслуживания.

Где четверть используется в мебели

Один из примеров — посадочное место для задней стенки. Панель располагается на уступе, а крепление выбирают под материал и конструкцию корпуса. Такое исполнение отличается и от вставки в закрытый паз, и от накладного крепления без выборки.

Другой пример — притвор или ступенчатое сопряжение деталей. Здесь уступ помогает задать их взаимное положение. Название профиля не гарантирует скрытый стык, разборность или определённую прочность: эти свойства зависят от всего соединения.

Размеры согласуют с ответной деталью

В чертеже укажите ширину и глубину выборки, её положение относительно выбранной стороны панели и длину обработки. Если нужен остановленный участок, отметьте начало и конец. Слова «сделать четверть» для однозначного изготовления недостаточно.

Учитывайте толщину вставки и её отделку. Отдельно задайте желаемое положение поверхности: утоплена она, находится вровень или выступает. Для одинаковых внешних размеров разные материалы и крепления могут потребовать разных посадочных условий.

Материал и способ обработки

Четверть можно получить обработкой края детали; выбранный инструмент и режим зависят от материала и задачи. Фрезерование — один из способов сформировать такой профиль, но термин «четверть» описывает результат, а не обязательную технологию.

Для плиты с облицовкой продумайте состояние обработанного края и видимость основания. Для окрашиваемой детали согласуйте, когда выполняют обработку и какие поверхности получают покрытие. Нельзя считать любую выборку готовой к сборке только потому, что её размеры совпали.

Крепление и порядок сборки

Открытый уступ сам по себе не удерживает ответную деталь во всех направлениях. Крепёж, клей, прижимная планка или другое предусмотренное решение указывают отдельно. Выбор зависит от нагрузки, материала и требования к разборке.

Проверьте, можно ли установить и снять деталь после сборки корпуса. Особенно это важно для задней панели и узлов с ограниченным доступом. Прочность корпуса оценивают по всей конструкции, а не по наличию одной четверти.

Что должно быть на чертеже

Как проверить готовый узел

Сопоставьте сечение с чертежом, проверьте ширину и глубину выборки, состояние края и посадку ответной детали. Поверхности должны занимать согласованное положение, а крепление — соответствовать проекту. Если узел должен разбираться, проверьте предусмотренный доступ.

Для обсуждения достаточно подготовить сечение, размеры обеих деталей и описание задачи: задняя стенка, притвор или соединение. По этим данным можно согласовать узел без неоднозначного требования «четверть как обычно».
